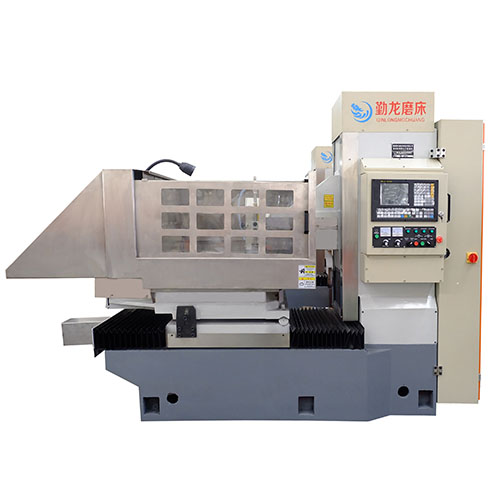

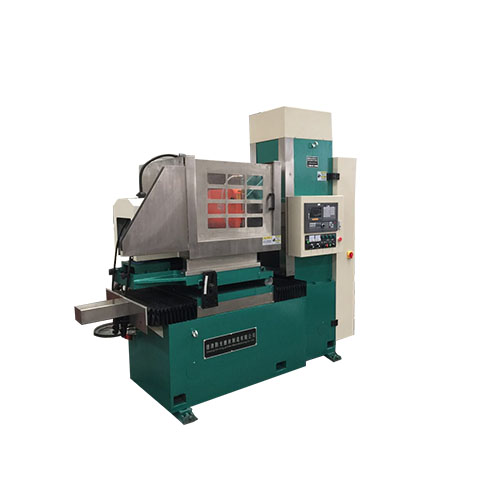

SKM73100臥軸式圓臺(tai)平面(mian)磨床是我公(gong)司(si)吸收國(guo)內外高精磨床結(jie)構(gou)與制造技術開發出的新型(xing)臥軸圓臺(tai)平面(mian)磨床。
工(gong)作(zuo)(zuo)圓臺(tai)直(zhi)徑ф1050mm，采用工(gong)作(zuo)(zuo)臺(tai)在(zai)床身上(shang)變頻旋(xuan)轉，拖板(ban)沿水(shui)平往復移(yi)動，磨頭沿拖板(ban)垂直(zhi)移(yi)動進給的(de)布局(ju)型(xing)式。
磨頭主(zhu)軸軸承(cheng)采(cai)用精(jing)密(mi)滾動軸承(cheng)，剛性好、精(jing)度高。
床身(shen)、立柱(zhu)上布局直線導軌副和滾珠傳動(dong)單元，采用(yong)準確定(ding)位伺服(fu)電機驅動(dong)。
整體結(jie)構(gou)穩(wen)重(zhong)緊湊、精度高、性能(neng)可靠、制造工藝好，操(cao)作(zuo)方便。
18072822299

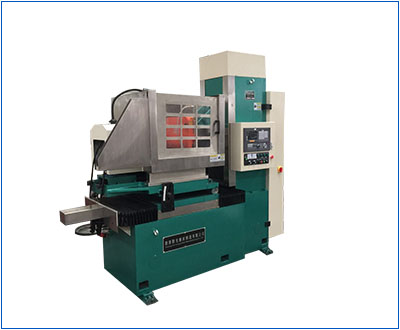

適用·范(fan)圍
● 采用砂(sha)輪周邊磨削，工件(jian)上(shang)下(xia)兩平面均可獲(huo)得高精度平行度、尺寸精度和(he)工件(jian)表面粗糙度。
● 適合(he)圓臺平面磨削，本機主要(yao)磨削直(zhi)徑φ1050范(fan)圍內的圓形(xing)端面、平面加(jia)工(gong)件(jian)（根據需要(yao)可(ke)定制)。
● 適(shi)用(yong)磨削環形零件，適(shi)用(yong)于鋸片廠(chang)(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)(chang)、汽(qi)配(pei)廠(chang)(chang)(chang)(chang)、陶瓷密封件廠(chang)(chang)(chang)(chang)、摩擦片廠(chang)(chang)(chang)(chang)、活(huo)塞廠(chang)(chang)(chang)(chang)、發(fa)動機(ji)廠(chang)(chang)(chang)(chang)、工(gong)(gong)具(ju)廠(chang)(chang)(chang)(chang)和一般機(ji)械廠(chang)(chang)(chang)(chang)的產品車(che)間和工(gong)(gong)具(ju)車(che)間，磨削加工(gong)(gong)精密零件。
產品(pin)·特點
磨頭結構
磨頭采用靜壓(ya)結構，克服了軸承(cheng)啟動(dong)和(he)(he)停止時出現的(de)干摩擦造成(cheng)的(de)軸與軸承(cheng)磨損(sun)現象(xiang)，提(ti)高(gao)了主軸的(de)使(shi)用壽命及(ji)精(jing)度(du)保(bao)持(chi)性(xing)；當主軸啟動(dong)后，依靠淺腔階(jie)梯效(xiao)應形成(cheng)較大(da)的(de)動(dong)壓(ya)承(cheng)載力，大(da)大(da)地提(ti)高(gao)了主軸剛度(du)；高(gao)壓(ya)油(you)膜的(de)均化(hua)作用和(he)(he)良好和(he)(he)抗振(zhen)性(xing)保(bao)證了主軸具(ju)有(you)很高(gao)的(de)旋轉(zhuan)精(jing)度(du)和(he)(he)運(yun)轉(zhuan)平穩性(xing)。（11）KW電機驅(qu)動(dong)，最高(gao)轉(zhuan)速1450rpm。設(she)備采用高(gao)速（CBN）砂輪(lun)(lun)加工(gong)兩(liang)端面(mian)，提(ti)高(gao)端面(mian)光潔度(du)。（砂輪(lun)(lun)可根據(ju)用戶(hu)需求定制(zhi)）
機床重要零部件
均采用(yong)品(pin)牌廠家產品(pin)，質量可靠，易于維護。如導軌(gui)用(yong)德(de)國力士樂品(pin)牌，臺灣絲桿，進(jin)口(kou)電(dian)器(qi)，海利普變頻器(qi)等(deng)等(deng)。
鑄件材料
鑄件采用(yong)375HT材料，材質好，強度高，床(chuang)身立柱均采用(yong)二(er)次(ci)回火處理(li)，消除內應力，延長機(ji)床(chuang)壽(shou)命(ming)，以(yi)確保高精度，高剛性，延長機(ji)床(chuang)壽(shou)命(ming)。
床身立柱
床(chuang)身(shen)立柱均用進口加工中心(xin)和進口龍門加工中心(xin)加工，高精(jing)的加工設備和加工工藝保證了精(jing)度。
電氣采用獨立電柜
電氣(qi)采用獨立電柜，獨立操(cao)縱臺，自(zi)(zi)主研發的數(shu)控(kong)系統控(kong)制，可實現自(zi)(zi)動控(kong)制，自(zi)(zi)動完成循環磨削，自(zi)(zi)動檢(jian)測對(dui)刀，自(zi)(zi)動分辨、自(zi)(zi)動補償，操(cao)作簡單方(fang)便。
裝置結構
橫向進給(gei)及垂直(zhi)(zhi)進給(gei)裝置，由伺服(fu)電機（≥10N.m）、減速機構、滾珠絲杠、直(zhi)(zhi)線導軌。其(qi)中(zhong)垂直(zhi)(zhi)軸有(you)制動或(huo)自(zi)鎖裝置，并配有(you)光(guang)柵尺絕對坐標定位。
設置潤滑點
磨床各(ge)導軌處(chu)均設置潤滑點(dian)，由電(dian)動潤滑泵(beng)進行(xing)潤滑。為工作(zuo)臺(tai)配備獨立供油箱(xiang)，進、回管路通過拖(tuo)鏈合理布局。
芯線圈設計
電磁吸盤(pan)采用(yong)銅芯線圈設計，表面(mian)花(hua)盤(pan)采用(yong)同心(xin)圓(yuan)并(bing)割花(hua)設計，客戶也可(ke)定制花(hua)盤(pan)。表面(mian)磁力均勻，并(bing)配備了(le)自動(dong)充退磁裝置，具有磁力可(ke)調、失磁保護等功能。
不變形，精度高
加工(gong)產品(pin)不變形，精(jing)度(du)高，工(gong)件(jian)厚度(du)差距保持在 0.01mm以(yi)內，具體(ti)詳見產品(pin)參數表(biao)。
技術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工(gong)件最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工(gong)作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復(fu)速度X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往(wang)復(fu)行程(cheng)（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪(lun)主軸轉(zhuan)速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪(lun)尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快(kuai)速升(sheng)降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂(chui)直進(jin)(jin)給(gei)(gei)最(zui)小進(jin)(jin)給(gei)(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作(zuo)臺端面跳(tiao)動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺(tai)電機功(gong)率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主(zhu)軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺(si)服電機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復(fu)伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水(shui)泵電機功(gong)率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
