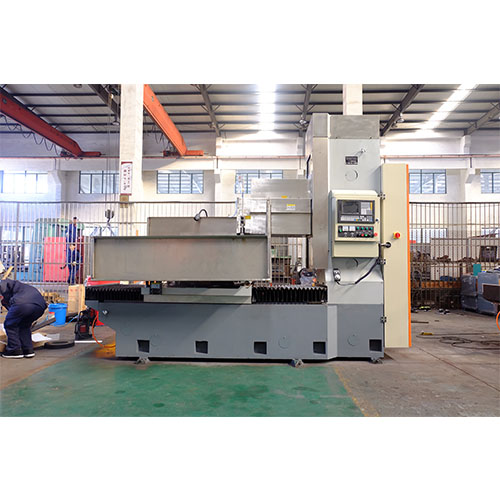

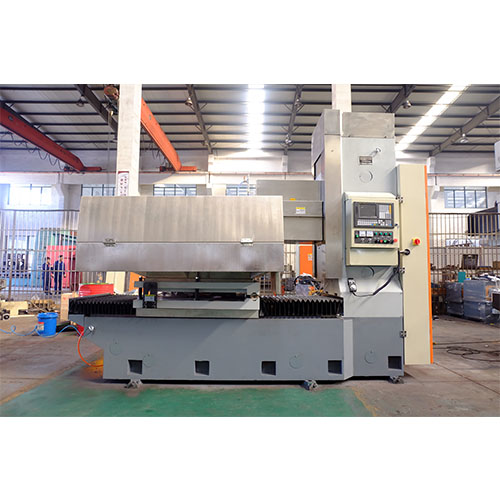

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精(jing)度高、性能可(ke)靠、制造(zao)工藝好(hao)，操作(zuo)方便。
18072822299
適用·范圍
● 采用(yong)砂(sha)輪(lun)周邊磨削(xue)，工(gong)件上下兩(liang)平面(mian)均(jun)可獲得(de)高精度(du)(du)平行(xing)度(du)(du)、尺寸精度(du)(du)和工(gong)件表面(mian)粗糙度(du)(du)。
● 適合圓(yuan)(yuan)臺平(ping)面磨削，本機主要磨削直徑φ2050范圍(wei)內的圓(yuan)(yuan)形(xing)端(duan)面、平(ping)面加工(gong)件（根據需(xu)要可定制)。
● 適(shi)用(yong)磨(mo)削環(huan)形零件(jian)，適(shi)用(yong)于鋸片(pian)廠、軸承(cheng)廠、汽(qi)配廠、陶瓷(ci)密(mi)封件(jian)廠、摩擦(ca)片(pian)廠、活塞廠、發動(dong)機廠、工具廠和一般機械(xie)廠的產品車間(jian)和工具車間(jian)，磨(mo)削加工精(jing)密(mi)零件(jian)。
產品·特點
磨頭結構
磨頭(tou)采用(yong)靜壓結構(gou)，克服(fu)了軸承(cheng)(cheng)啟動(dong)(dong)和(he)停止時出現(xian)的(de)(de)(de)干(gan)摩擦造成的(de)(de)(de)軸與軸承(cheng)(cheng)磨損現(xian)象(xiang)，提(ti)高(gao)(gao)(gao)了主(zhu)軸的(de)(de)(de)使用(yong)壽命及精度保(bao)持性；當主(zhu)軸啟動(dong)(dong)后，依靠淺腔(qiang)階梯效應形(xing)成較大(da)的(de)(de)(de)動(dong)(dong)壓承(cheng)(cheng)載(zai)力，大(da)大(da)地提(ti)高(gao)(gao)(gao)了主(zhu)軸剛(gang)度；高(gao)(gao)(gao)壓油(you)膜的(de)(de)(de)均化作(zuo)用(yong)和(he)良好和(he)抗振性保(bao)證(zheng)了主(zhu)軸具有(you)很高(gao)(gao)(gao)的(de)(de)(de)旋轉(zhuan)精度和(he)運轉(zhuan)平穩性。（11）KW電機驅動(dong)(dong)，最(zui)高(gao)(gao)(gao)轉(zhuan)速1450rpm。設備(bei)采用(yong)高(gao)(gao)(gao)速（CBN）砂輪加工兩(liang)端(duan)面，提(ti)高(gao)(gao)(gao)端(duan)面光潔度。（砂輪可根據用(yong)戶需求定制）
機床重要零部件
機床重要零部(bu)件，均采(cai)用(yong)品(pin)(pin)牌廠家產品(pin)(pin)，質(zhi)量可靠，易于維護(hu)。如導軌用(yong)德國力(li)士(shi)樂品(pin)(pin)牌，臺灣絲桿，進(jin)口電器，海利普變頻器等等。
鑄件材料
鑄件采用(yong)375HT材(cai)(cai)料，材(cai)(cai)質好(hao)，強度高，床身(shen)立(li)柱均采用(yong)二次(ci)回火處(chu)理，消除內應(ying)力，延(yan)長(chang)(chang)機床壽命(ming)，以確保高精(jing)度，高剛性，延(yan)長(chang)(chang)機床壽命(ming)。
床身立柱
床(chuang)身(shen)立柱均用進口加工中心和(he)進口龍門加工中心加工，高精的加工設(she)備和(he)加工工藝(yi)保證了(le)精度。
電氣采用獨立電柜
電氣采用獨(du)立電柜，獨(du)立操(cao)縱臺，自主研發的數控系(xi)統控制，可實現自動控制，自動完成循環磨削，自動檢測對刀，自動分辨、自動補(bu)償(chang)，操(cao)作簡單方(fang)便(bian)。
裝置結構
橫向進給(gei)及垂(chui)直(zhi)進給(gei)裝(zhuang)置，由(you)伺服電機（≥10N.m）、減速機構、滾珠絲杠、直(zhi)線導軌。其中(zhong)垂(chui)直(zhi)軸有(you)制動或(huo)自鎖裝(zhuang)置，并配(pei)有(you)光柵尺絕對坐標定位。
設置潤滑點
磨(mo)床各(ge)導軌(gui)處均(jun)設置潤(run)滑(hua)點(dian)，由(you)電動潤(run)滑(hua)泵(beng)進行潤(run)滑(hua)。為工作臺配備獨立供(gong)油箱(xiang)，進、回管路通(tong)過拖鏈合理布局(ju)。
芯線圈設計
電(dian)磁(ci)(ci)吸盤(pan)(pan)采(cai)用銅芯線(xian)圈設(she)計，表(biao)面花盤(pan)(pan)采(cai)用同心圓并(bing)割花設(she)計，客戶也可(ke)(ke)定制花盤(pan)(pan)。表(biao)面磁(ci)(ci)力均勻(yun)，并(bing)配備了自(zi)動(dong)充(chong)退磁(ci)(ci)裝置，具有(you)磁(ci)(ci)力可(ke)(ke)調、失磁(ci)(ci)保護(hu)等功能(neng)。
不變形，精度高
加工(gong)產(chan)品不變形，精度(du)高(gao)，工(gong)件厚(hou)度(du)差距(ju)保持在 0.01mm以內，具(ju)體(ti)詳見產(chan)品參數表。
技(ji)術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
